Kit Top-View 360 + Interface AHD - VOLVO Vertical 8.7" (2016-2026)

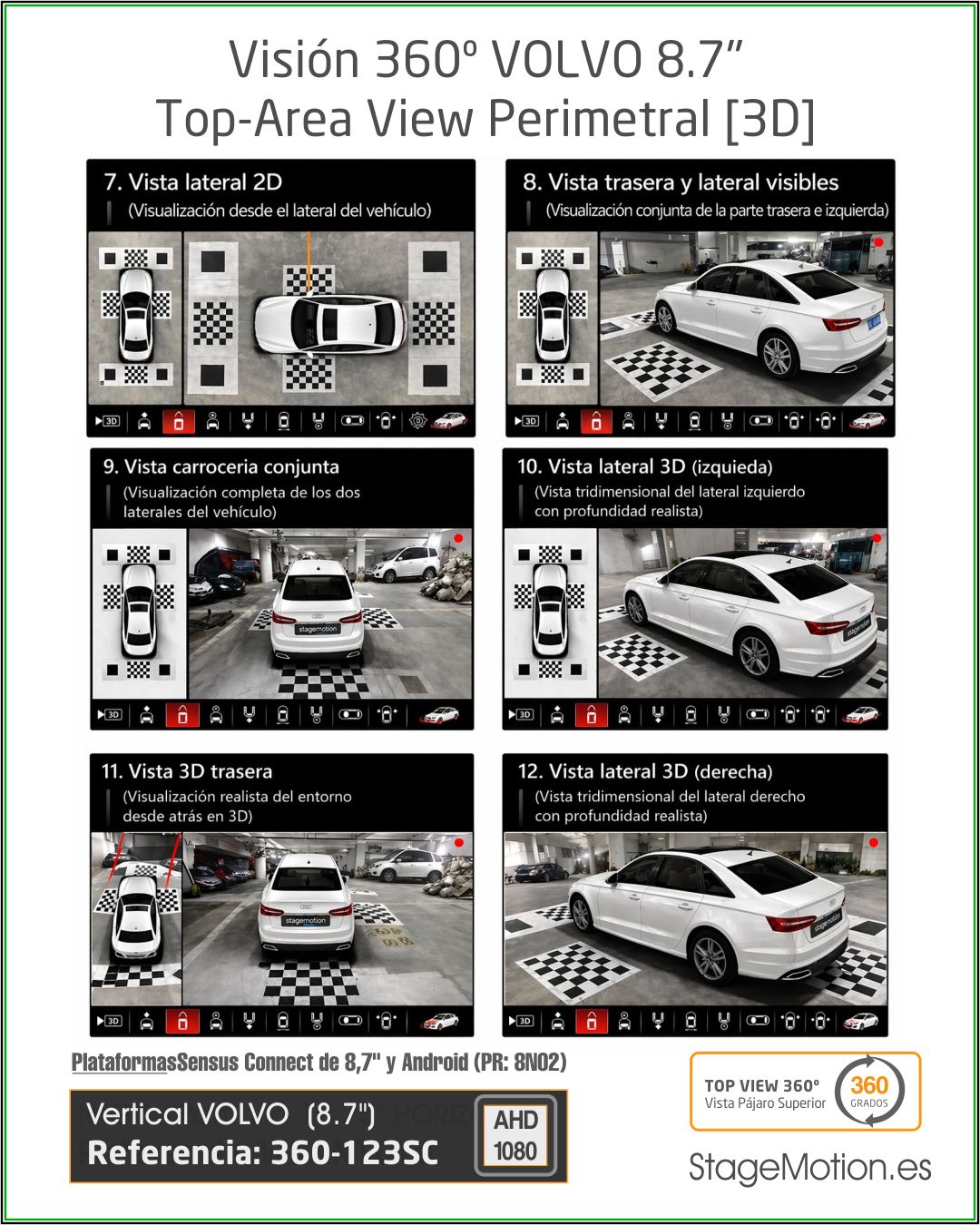

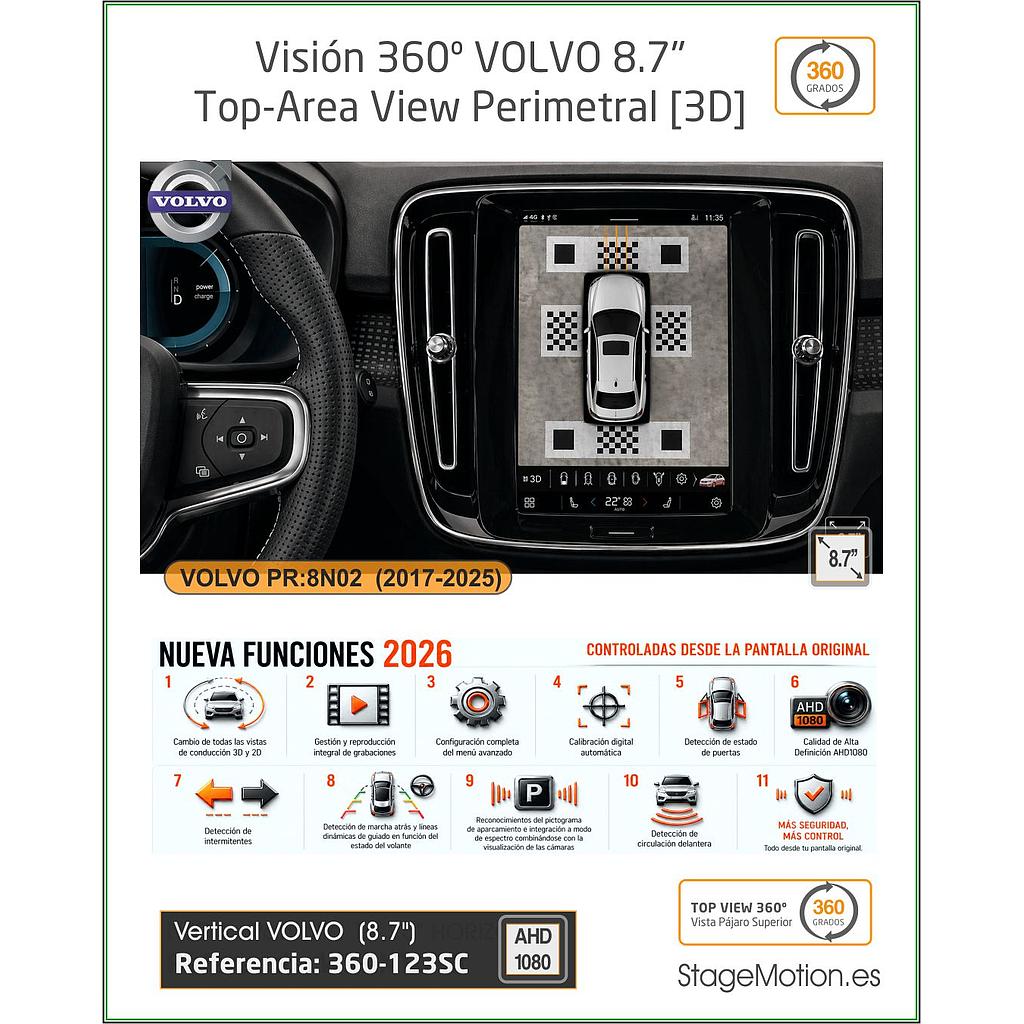

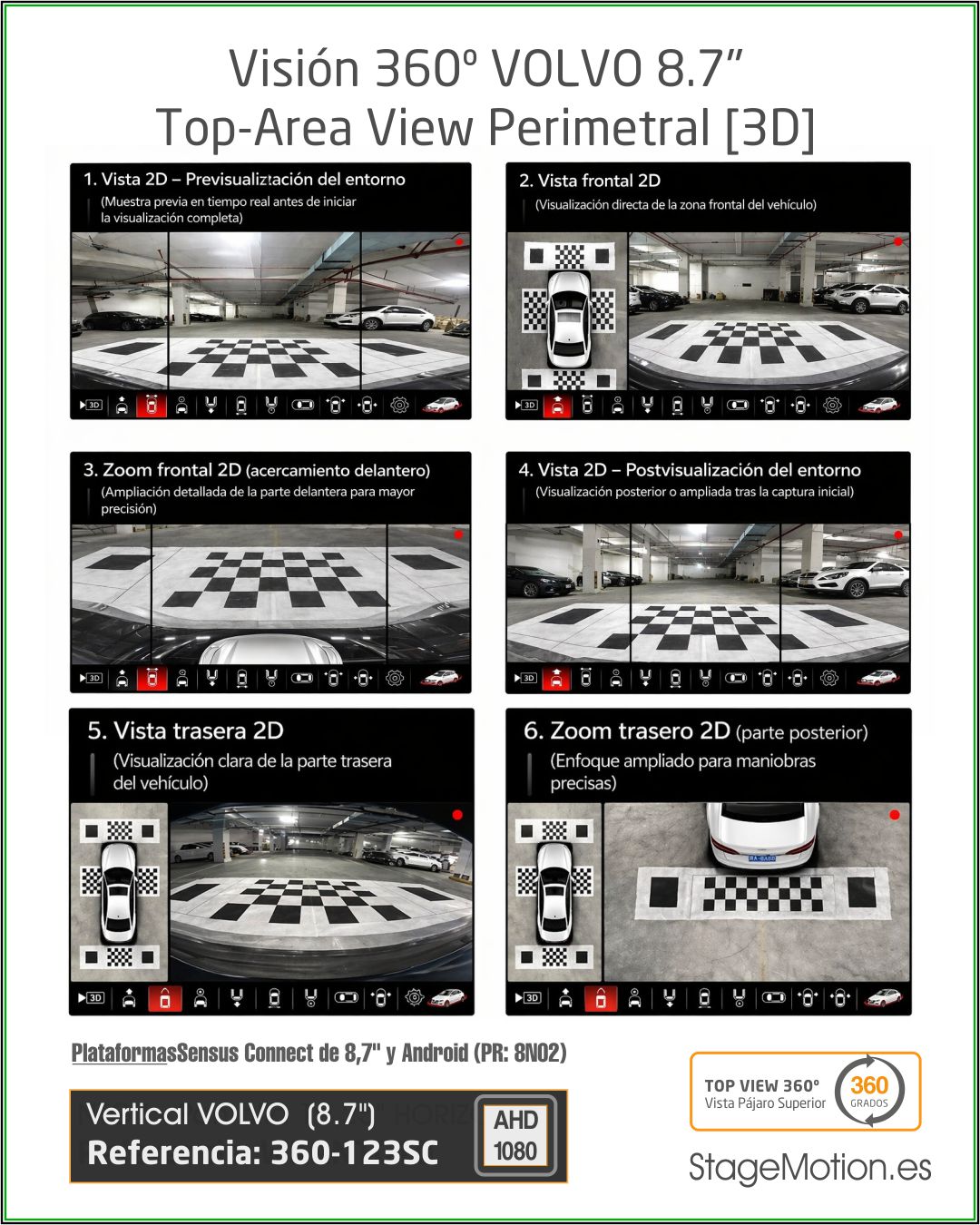

Prestaciones Operativas del sistema Área Top View 360º:

• Mejora de seguridad y precisión para la conducción en marcha o en situación de estacionamiento, gracias a una panorámica real de visión perimétrica a vista de pájaro.

• El kit de 380º incluye 4 cámaras de alta definición con 1800 líneas y 180º de gran angular, 2 de ellas laterales situadas bajo las carcasas de los espejos exteriores, la trasera en el asidero o manecilla trasera y la delantera en la calandra delantera o emblema (según modelo)

• Todas ellas procesadas, por una unidad de control con resolución de AJD 1080p controlada por calibración digital

• La unidad de control graba en vídeo comprimido en alta definición y a 4 canales a razón de 7 horas = 8 GB (soporte de hasta 256 GB) en una tarjeta micro-SD/USB. Formato reproducible desde un PC, Mac o directamente desde la propia pantalla del vehículo (formato h264)

• El sistema se acciona automáticamente al introducir la marcha atrás y permanece activo automáticamente para la maniobra delantera en un tiempo configurable por el usuario desde el menú principal de 15, 30, 60, etc. segundos.

• El sistema 360º también puede ser accionado manualmente en cualquier momento, incluso en marcha para conducción Off-Road mediante una pulsación doble del pulsador original de luces de emergencia WARNING o desde el mando IR incluido.

• Una vez retirada la marcha atrás, automáticamente el sistema amplia a ventana principal la imagen frontal del vehículo, manteniendo siempre la panorámica de 360º en la zona lateral.

• Mientras el sistema Top View está activo, si se acciona el intermitente derecho o izquierdo se amplia en primer plano la imagen lateral correspondiente, permaneciendo la de 360º en el lateral

• Gracias a la nueva funcionalidad de integración Can-Bus el kit en función de la compatibilidad can-bus es capaz de realizar de forma automática acciones como por ejemplo: la conmutación y reconocimiento de la señal de marcha atrás, el reconocimiento de la velocidad del vehículo, el dinamismo de las líneas de guiado para el aparcamiento preciso trasero, la proyección de líneas de trayectoria para la cámara delantera, la señal de +12v de contacto del vehículo, el estado de las puertas, etc

Prestaciones Técnicas del sistema Área Top View 360º:

• Modelo: Allwinner T113-S3

• CPU: Dual-Core ARM Cortex-A7

• Frecuencia: ~1.2 GHz

• Arquitectura: 32-bit ARMv7

• GPU: integrada y Linux

• DDR3 / DDR3L (256 MB – 1 GB)

• VPU: decodificación hardware H.264 / MJPEG

El suministro incluye los siguientes:

• Unidad de Control Top Area View 3D con función de interface de video todo en la misma unidad

• Integración total en la red Can-Bus Digital del vehículo

• Micro Cámara Delantera para la fácil y discreta integración en cualquier paragolpes de vehículos

• Micro Cámara Trasera AHD 1080 en calidad nativa

• Cámara Lateral Derecha AHD 1080 en calidad nativa

• Cámara Lateral Izquierda AHD 1080 en calidad nativa

• Vídeo en Movimiento para todas las señales de vídeo conectadas al equipo, sin limitaciones durante la marcha

• USB para Grabación y Reproducción

• Salida HDMI para emitir en paralelo opcionalmente la imagen en otras pantallas

• Slot de Micro-SD

• Mando a distancia IR (de instalación opcional) capaz de cambiar los modos de visualización de forma rápida y precisa

• Célula de control para mando a distancia IR.

• Arnés de cableado de alimentación, RCA, extensión de señales en cable apantallado especial.

• Broca de perforación para cámaras laterales

• Gomas obturadoras para impermeabilización de cámaras laterales

• Manual y consejos para la calibración
